FLOPRES System Wczesnego Ostrzegania – Dokumentacja Techniczna

1. Wstęp

Aplikacja wczesnego ostrzegania FLOPRES to narzędzie internetowe zaprojektowane w celu usprawnienia przygotowań i reagowania na gwałtowne powodzie w zlewniach pilotażowych w Polsce i na Słowacji. Łączy ono dane z czujników IoT w czasie rzeczywistym, modele hydrologiczne i prognozy meteorologiczne w ramach jednej, ujednoliconej platformy.

Aplikacja jest dostępna pod adresem apps.flopres.eu i jest obecnie oferowana w języku angielskim, słowackim i polskim.

2. Przegląd interfejsu aplikacji

Główny interfejs składa się z interaktywnej mapy wyświetlającej monitorowane rzeki i lokalizacje czujników. W górnym menu znajdują się przyciski Prognoza krótkoterminowa bieżącej sytuacji i Prognoza długoterminowa. Dodatkowe przyciski (Powiadomienia, Instrukcja, O programie, Kontakt) zapewniają dostęp do dokumentacji, informacji o projekcie i formularzy kontaktowych.

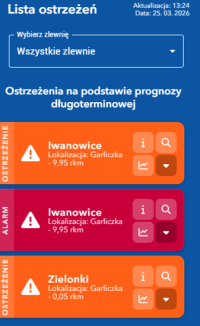

Lewy panel wyświetla bieżące 🔴 alarmy i 🟠 ostrzeżenia. Znacznik czasu ostatniej aktualizacji jest widoczny w lewym górnym rogu; dane można odświeżyć ręcznie, naciskając klawisz F5.

3. Ikony i wskaźniki czujników

System wykorzystuje czytelne, intuicyjne symbole do reprezentowania stanu każdego punktu monitorowania:

🟤 Brązowe ikony – rzeczywiste czujniki IoT rozmieszczone w terenie;
⚪ Szare ikony – wirtualne czujniki reprezentujące dane wyjściowe modelu hydrologicznego.

Każda ikona wyświetla trzy elementy: typ czujnika, aktualny poziom wody oraz wskaźnik trendu (↑ rosnący, ↓ opadający, – stabilny).

Kolor trójkąta wskazuje stan: 🟢 zielony – normalny, 🟠 pomarańczowy – ostrzeżenie, 🔴 czerwony – alarm. Jeśli czujnik jest nieaktywny lub jest w trakcie konserwacji, wyświetlana jest ikona klucza (zamiast standardowej ikony czujnika IoT).

4. Tryb prognozy krótkoterminowej

W tym trybie wyświetlane są bieżące odczyty i prognozy radarowe na najbliższe kilka godzin. Czas realizacji prognozy może się różnić:

Bibiczanka – 2 godz.
Garliczka – 4 godz.
Roztoczanka – 1,5 godz.
Sibska Voda – 2,5 godz.
Ladomirka – 4 godz.
Mala Svinka – 3,5 godz.

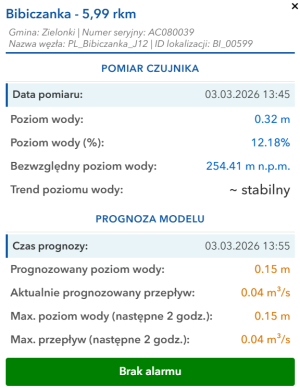

Po najechaniu kursorem na czujnik wyświetlana jest karta informacyjna zawierająca: szczegóły lokalizacji czujnika, pomiary czujnika i prognozę modelu.

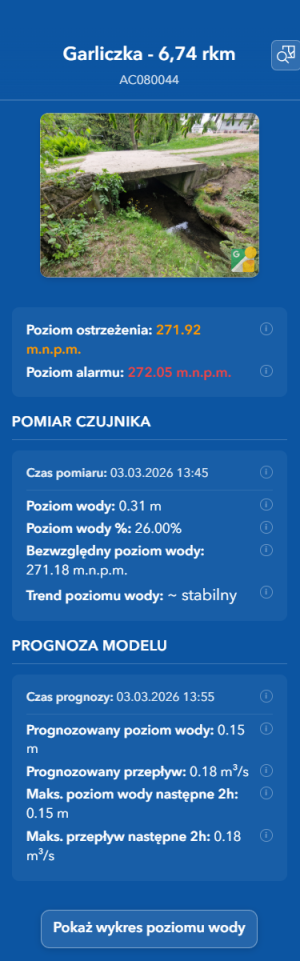

Kliknięcie ikony czujnika otwiera prawy panel, w którym znajdują się szczegółowe pomiary, progi i przycisk wykresu. Okno wykresu można rozwinąć lub ukryć, klikając Pokaż trend poziomu wody.

5. Tryb prognozy długoterminowej

Tryb prognozy długoterminowej zapewnia trzydniową prognozę hydrologiczną (Dzisiaj, Jutro, Pojutrze), zaznaczając obszary, w których spodziewane jest przekroczenie progów.

W prawym górnym rogu znajduje się pasek wyszukiwania adresów, legenda mapy, selektor mapy bazowej i narzędzie pomiarowe.

Wizualizacja symulowanych stref zalewowych, infrastruktury krytycznej i zagrożonych budynków:

– obiekty krytyczne (szkoły, przemysł);
– zalane budynki;
– dotknięte zalaniem drogi lub linie kolejowe.
– drogi lub linie kolejowe objęte awarią.

6. Wykresy i przekroje

Użytkownicy mogą wizualizować dane, korzystając z dwóch trybów wyświetlania:

Dane zmierzone i prognozowane przez czujniki – pomiary rzeczywiste (jasnoniebieski) i prognozy (ciemnoniebieski); progi przedstawione jako linie przerywane.
Wykres profilu poprzecznego – przedstawia teren po drugiej stronie rzeki, pokazując poziom wody i linie alarmowe.

Progi są oznaczone wartościami w metrach nad poziomem morza. Widok wykresu można dostosować za pomocą suwaków, aby zmienić widoczny zakres czasu.

7. Alerty i powiadomienia

Gdy poziom wody przekroczy progi, powiadomienia pojawiają się automatycznie w lewym panelu. Alerty są oznaczone kolorami i odświeżane w czasie rzeczywistym.

W celach testowych powiadomienia można symulować za pośrednictwem strony „https://muses.esprit-bs.sk/viewerapi/”, wybierając opcję Poland Fake Measurements. Po ponownym uruchomieniu (F5) przykładowe powiadomienia pojawiają się ponownie.

8. Dane techniczne

System FLOPRES działa w środowisku chmurowym i wykorzystuje GeoServer do wizualizacji danych przestrzennych. Dane z czujników IoT są przetwarzane automatycznie i wizualizowane niemal w czasie rzeczywistym. Zarchiwizowane dane są zarządzane poprzez automatyczne usuwanie po upływie określonego okresu przechowywania.

Przyszły rozwój obejmie zwiększoną dokładność danych, automatyczną synchronizację i dodatkowe warstwy wizualizacji (opady deszczu, wilgotność gleby, temperatura).

9. Kontakt

W przypadku pytań, uwag lub problemów technicznych związanych z systemem wczesnego ostrzegania FLOPRES prosimy o kontakt:
E-mail: zapotocky@esprit-bs.sk
Strona internetowa projektu: flopres.eu
Linkedin: FLOPRES
